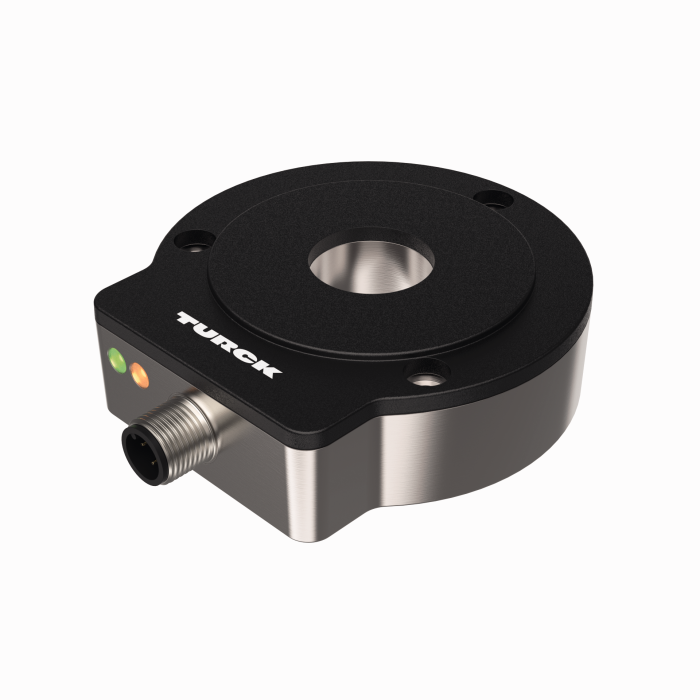

제품 RI360P0-EQR24M0-IOLX2-H1141
스테인리스 스틸 하우징을 갖춘 비접촉식 엔코더
IO-Link
프리미엄 라인
주문 번호: 1590978- 컴팩트, 견고한 하우징
- 활성면, 플라스틱 PA12-GF30
- 하우징, 스테인리스 스틸 V4A(1.4404)
- LED를 통해 표시되는 상태
- 전자기 간섭에 내성
- 16 Bit 싱글턴
- 32 Bit IO-Link 텔레그램의 프로세스값
- 3개의 오류 Bit
- 16 Bit 싱글턴
- 13 Bit 멀티턴
- 15…30 VDC
- M12 × 1 male 커넥터, 4핀
General data
| EAN | 4047101404340 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- Encoder, absolute |
| Customs tariff number | 90318080000 |
| Country of origin | DE |
| Weight | 377 g |
Technical Data
| 엔코더 라인 | Premium-Line |
| 기술 | 비접촉식 |
| 출력 타입 | 앱솔루트 세미 멀티턴 |
| 샤프트 유형 | 할로우 샤프트 |
| 샤프트 직경 D[mm] | 6 mm6.35 mm9.525 mm10 mm12 mm12.7 mm14 mm15.875 mm19.05 mm20 mm |

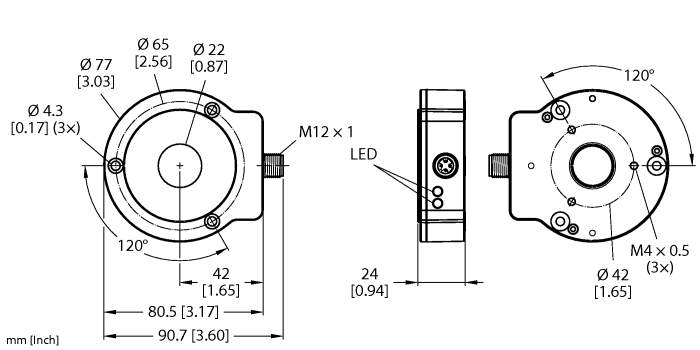

| 구조 크기 | 81 x 78 x 24 mm |
| 리셉터클 타입 | 설치 요소가 없는 리셉터클 |
| 측정 범위 | 0…360° |
| 작동 전압 | 15…30VDC |
| 통신 프로토콜 | IO-Link |
| 전기적 연결 | 커넥터 |
| 하우징 재질 | 스테인리스 스틸/플라스틱,1.4404(AISI 316L)/PA12-GF30 |
| 주위 온도 | -25…+85 °C |
| 보호 등급 | IP68/IP69K |
설치 액세서리
|
PE1-EQR24
Positioning element with stainless steel compression fitting, without adapter sleeve |
1590966 |
|

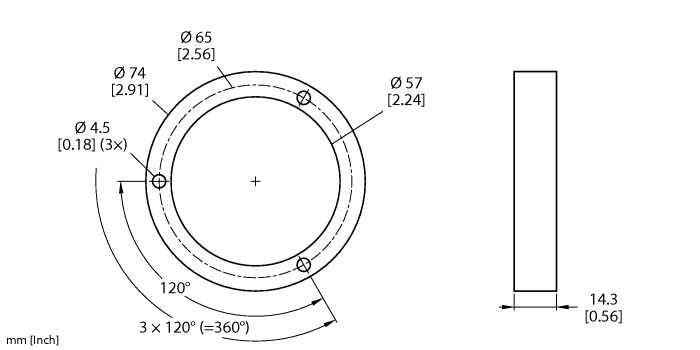

M5-QR24
엔코더 RI-EQR24용 플라스틱 보호 링 |
1590965 |
|

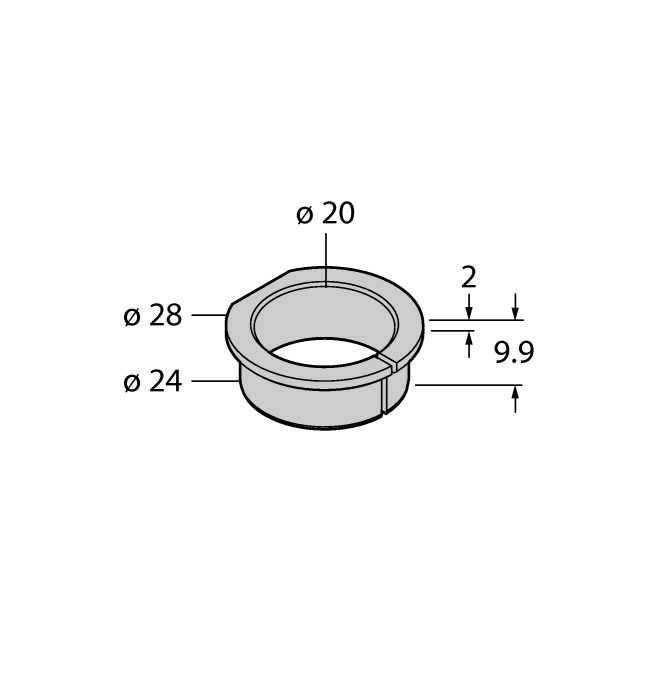

RA1-EQR24
스테인리스 스틸 어댑터 슬리브, Ø 20 mm 샤프트용 |
1593019 |
|

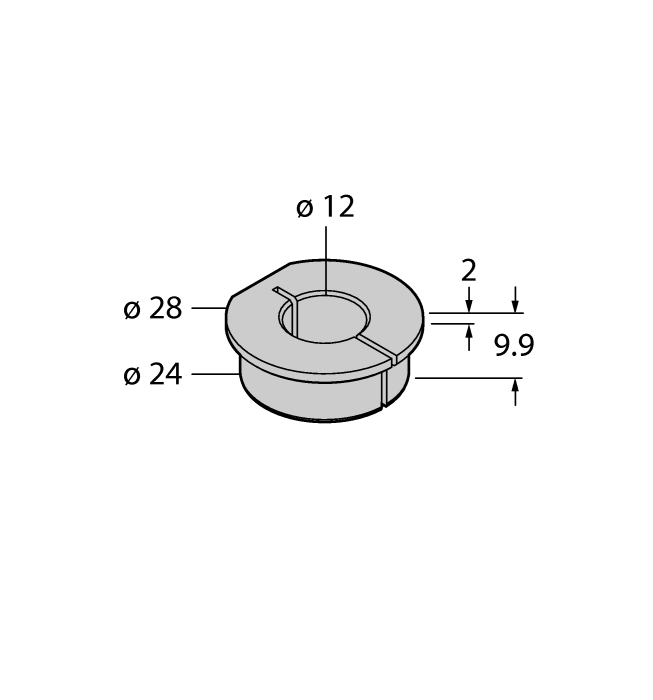

RA3-EQR24
스테인리스 스틸 어댑터 슬리브, Ø 12 mm 샤프트용 |
1593020 |
|

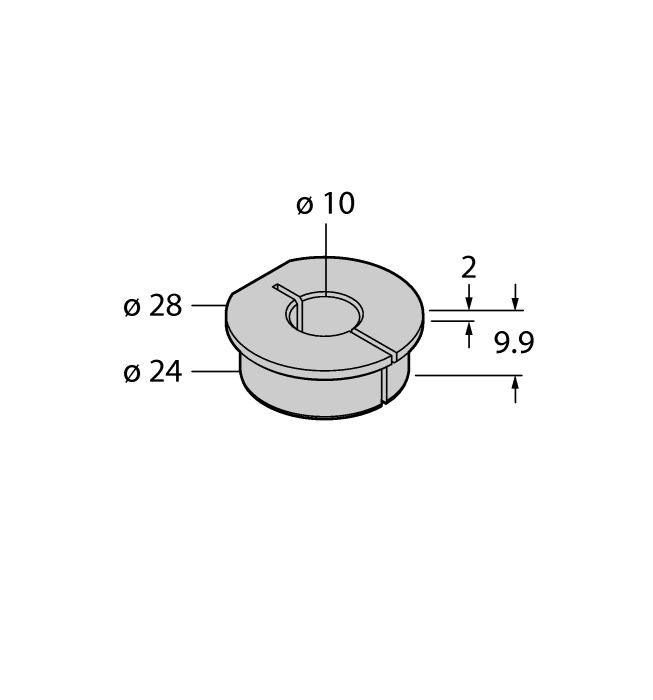

RA4-EQR24
스테인리스 스틸 어댑터 슬리브, Ø 10 mm 샤프트용 |
1593023 |
|

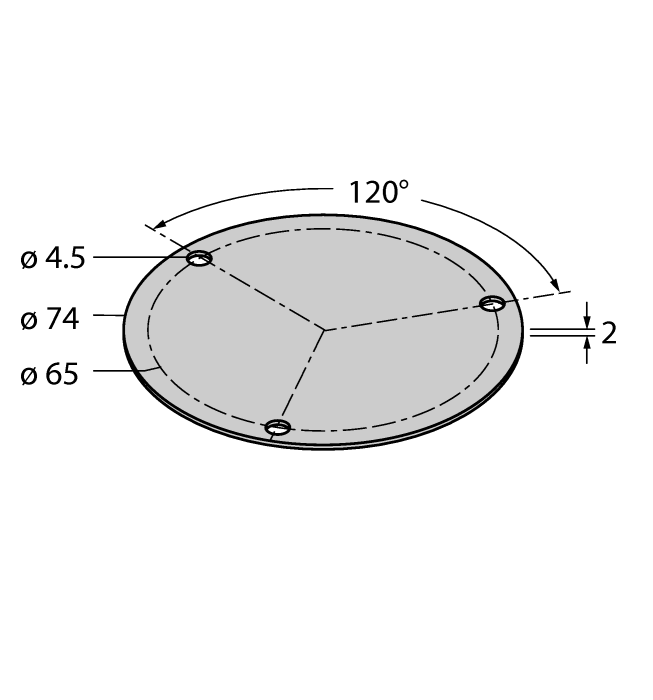

SP1-EQR24
실드 플레이트 Ø 74 mm, 스테인리스 스틸 |
1590979 |
연결 액세서리
|

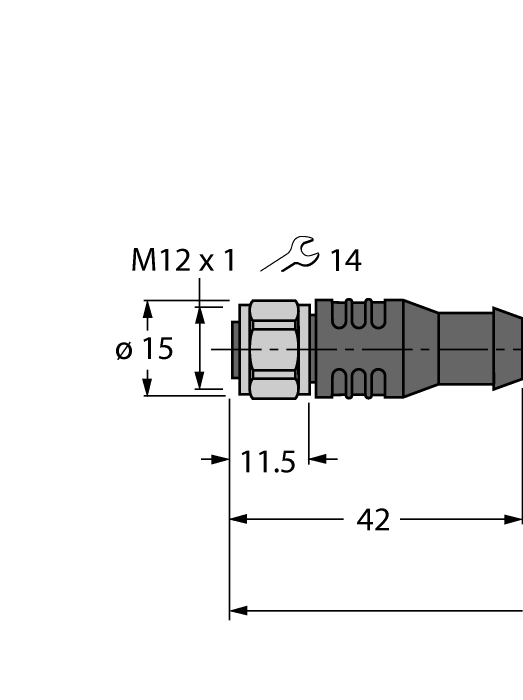

RKCV4T-2/TXL
연결 케이블, M12 female 커넥터, 일자형, 3핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, 스테인리스 스틸 커플링 너트, cULus 승인 |
6627934 |
|
RKH4-2/TFG
연결 케이블, M12 female 커넥터, 일자형, 3핀, 스테인리스 스틸 커플링 너트, 케이블 길이: 2 m, 재킷 재질: TPE, 회색, 온도 범위: -40 °C … +105 °C |
6934384 |
