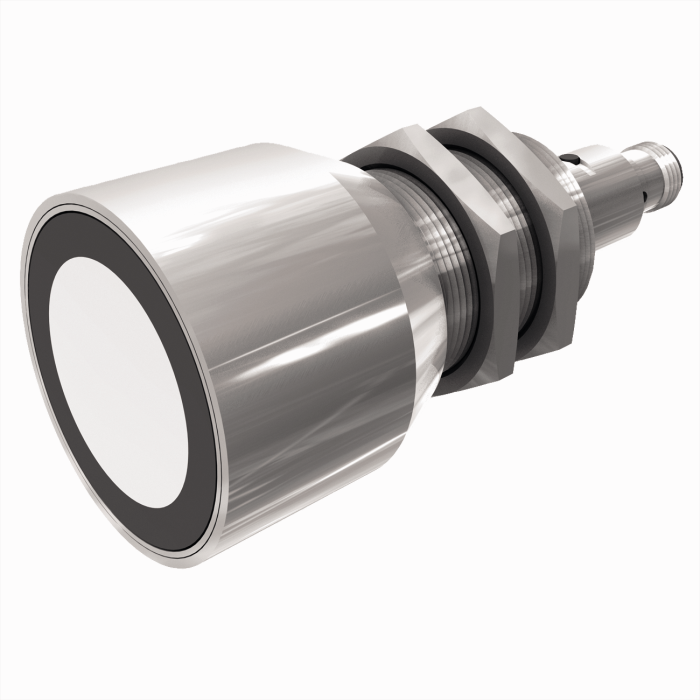

제품 RU600U-EM30E-LIU2PN8X2T-H1151/3GD
Ultrasonic Sensor
Diffuse Mode Sensor
주문 번호: 1610075- Smooth sonic transducer face

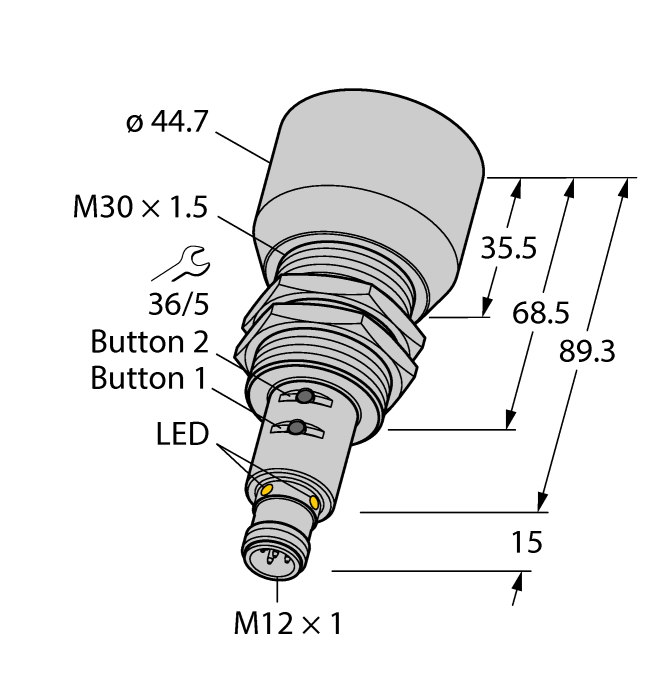

- Cylindrical housing M30, potted
- Connection via M12 x 1 male
- Measuring range adjustable via teach button/Easy-Teach
- Temperature compensation
- 블라인드 존: 60 cm
- 범위: 600 cm
- 해상도: 1 mm
- 소닉 콘의 조리개 각도: ±15 °
- 1 × 스위칭 출력, PNP/NPN
- 1 × 아날로그 출력, 4…20 mA / 0…10 V / 추가 스위칭 출력, PNP/NPN
- NO/NC 프로그래밍 가능
- IO-Link를 통한 프로세스 값 전송 및 매개 변수화
- ATEX II 3 G 인증
- 가스 및 증기, 그룹 IIC, 2종 위험 지역
- 먼지, 그룹 IIIC, 22종 위험 지역
- 위험 지역에서 사용할 경우 승인을 위한 특수 조건을 준수해야 합니다.
- SC-M12/3GD 안전 클립은 배송 시 포함되며 전원이 공급되는 케이블이 실수로 분리되지 않도록 방지합니다.
General data
| EAN | 4047101373684 |
| eCl@ss-Code (V5.1.4): | 27272803 -/- Ultrasonic proximity switch |
| Customs tariff number | 85365019900 |
| Country of origin | DE |
| Weight | 312 g |
Technical Data
| 기능 | 근접 스위치 |
| 작동 모드 | 런타임 |
| 디자인 | 나사형 배럴 |
| 구조 크기 | M30 x 1.5 |
| Radiation direction | straight |
| Range | 600…6000 mm |
| 해상도 | 1 mm |
| 작동 전압 | 15…30VDC |
| 스위칭 요소 기능 | NO/NC 접점 |
| 출력 기능 | PNP/NPN, 아날로그 출력 |
| 전압 출력 | 0…10 V |
| 전류 출력 | 4…20 mA |
| 통신 프로토콜 | IO-Link |
| 전기적 연결 | 커넥터,M12 × 1 |
| 하우징 재질 | 스테인리스 스틸,1.4404(AISI 316L) |
| 주위 온도 | -25…+45 °C |
| 보호 등급 | IP67 |
| 인증 | CE, cULus, ATEX, IECEx |
| 특수 기능 | 동기화, 푸쉬 버튼 |
데이터 시트
| German | 1773 KB |
| English | 1719 KB |
| French | 1721 KB |
| Spanish | 1721 KB |
| Czech | 1719 KB |
| Dutch | 1719 KB |
| Romanian | 1721 KB |
| Russian | 1792 KB |
| Polish | 1722 KB |
| Chinese | 1839 KB |
| Turkish | 1720 KB |
구성 소프트웨어
구성 파일
매뉴얼
| Instructions for use ultrasonic sensors ”High-end” | 4315 KB |
| Quick Start Guide | 624 KB |
| IO-Link Parameters | 345 KB |
빠른 시작 가이드
승인/선언
| ATEX 인증 | 2389 KB |
| IECEx 인증 | 2074 KB |
| KC 인증서 20-AV4BO-0071X | 81 KB |
| KC 인증서 20-AV4BO-0070X | 80 KB |
| EU 적합성 선언 | 86 KB |
