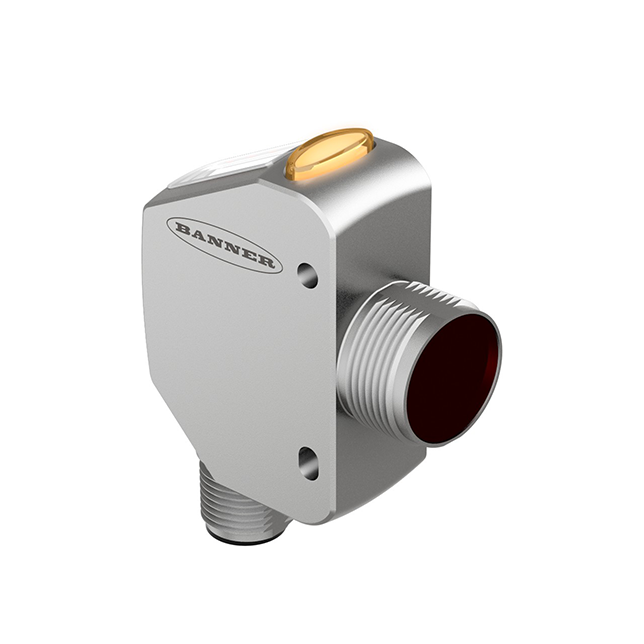

제품 Q4XTKLAF100-Q8
포토 센서
레이저 거리 센서(삼각 측량)
스위칭 출력 및 IO-Link 포함
주문 번호: 3097071Alternative order number : 97071
- 4자리 7세그먼트 LED 디스플레이
- 3개 버튼
- 출력 표시기(황색)
- IP67/69K
- ECOLAB 인증
- 범위: 25…100 mm
- 레이저 등급 1,적색, 655 nm, IEC 60825-1:2007 규격
- 작동 전압: 10…30 VDC
- 출력 1: 푸쉬/풀 스위칭 출력(IO-Link 통신 포함)
- 출력 2: PNP 스위칭 출력, 티치인 입력, 레이저 제어, 동기화 또는 펄스 주파수 변조(PFM)
- 오프셋 M18 나사산 사용 사각형 모델
- 스테인리스 스틸 케이스(1.4404)
- IO-Link를 통한 프로세스 값 전송 및 매개 변수화
General data
| EAN | 662488970710 |
| eCl@ss-Code (V5.1.4): | 27270801 -/- Optical distance sensor |
| Customs tariff number | 85365019000 |
| Country of origin | US |
| Weight | 158 g |
Technical Data
| 기능 | 근접 스위치 |
| 작동 모드 | 전경/후경 무시 기능 |
| 디자인 | 나사산 포함 사각형 |

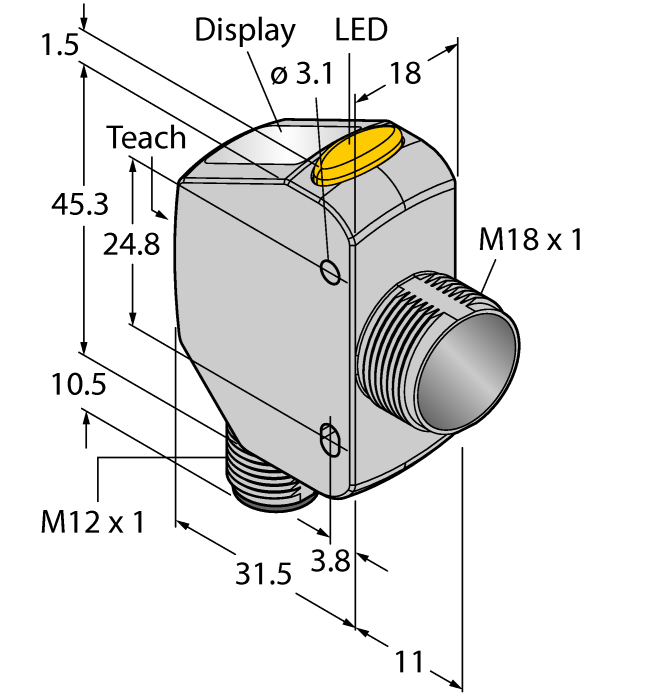

| 구조 크기 | 43.5 x 18 x 57.5 mm, Q4X |
| Range | 25…100 mm |
| 광학 해상도 | 0.15 mm |
| 조명 유형 | 빨간색 |
| 레이저 등급 | 1 |
| 작동 전압 | 10…30VDC |
| 출력 기능 | NO/NC 접점,푸시-풀, PNP/NPN 프로그래밍 가능 |
| 통신 프로토콜 | IO-Link |
| 전기적 연결 | 커넥터,M12 × 1 |
| 하우징 재질 | 금속,스테인리스 스틸 |
| 주위 온도 | -10…+50 °C |
| 보호 등급 | IP67/IP68/IP69 |
| 특수 기능 | 화학물질 저항성, 명확한 물체 감지, 유지/연기, 워시 다운, 화학물질 저항성 |
설치 액세서리
|
SMB18A
설치 브라켓, 사각형, 스테인리스 스틸, 18 mm 나사산 사용 센서용 |
3033200 |
연결 액세서리
|
RKC4.5T-2/TEL
연결 케이블, M12 female 커넥터, 일자형, 5핀, 케이블 길이: 2 m, 재킷 재질: PVC, 검은색, cULus 승인 |
6625016 |
|
RKH4.5-2/TFG
연결 케이블, M12 female 커넥터, 일자형, 5핀, 스테인리스 스틸 커플링 너트, 케이블 길이: 2 m, 재킷 재질: TPE, 회색, 온도 범위: -40 °C … +105 °C |
6933455 |
|
RKS4.5T-2/TEL
연결 케이블, M12 female 커넥터, 일자형, 5핀, 케이블 길이: 2 m, 재킷 재질: PVC 검은색, 실드형, cULus 승인 |
6626361 |
|
WKS4.5T-2/TEL
연결 케이블, M12 female 커넥터, 직각형, 5핀, 케이블 길이: 2 m, 재킷 재질: PVC 검은색, 실드형, cULus 승인 |
6626364 |
|
RKC4.4T-2/TEL
연결 케이블, M12 female 커넥터, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PVC, 검은색, cULus 승인 |
6625013 |
|
WKC4.4T-2/TEL
연결 케이블, M12 female 커넥터, 직각형, 4핀, 케이블 길이: 2 m, 재킷 재질: PVC, 검은색, cULus 승인 |
6625025 |
기능 액세서리
|

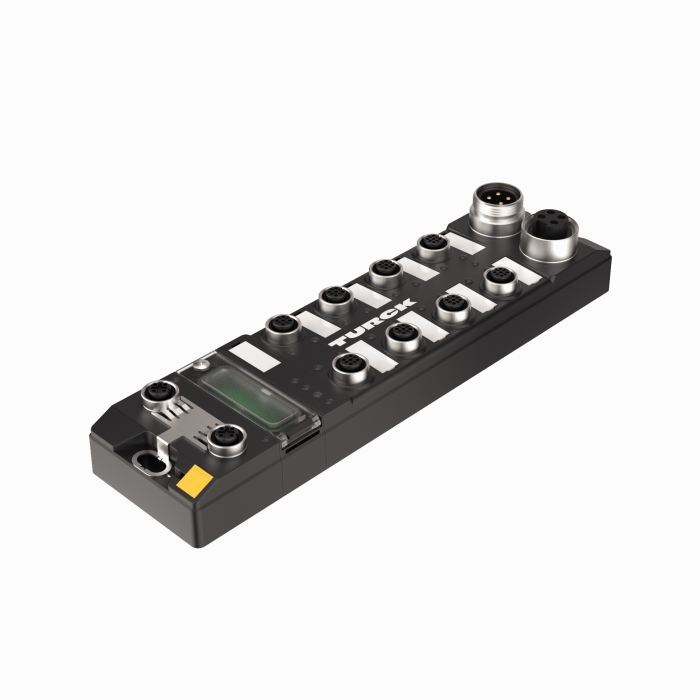

TBEN-S2-4IOL
Compact multiprotocol I/O module, 4 IO-Link Master 1.1 Class A, 4 universal PNP digital channels 0.5 A |
6814024 |
|
TBEN-L4-8IOL
Compact multiprotocol I/O module, 4 IO-Link Master 1.1 Class A, 4 universal PNP digital channels 0.5 A |
6814082 |
|
TBIL-M1-16DXP
16-channel I/O-hub for the connection of 16 digital PNP signals to an IO-Link master (input/output freely selectable per channel) |
6814102 |
|
BL67-4IOL
4-channel IO-Link Master module for the modular BL67 I/O-system |
6827386 |
|
BL20-E-4IOL
모듈형 BL20 I/O 시스템을 위한 IO-Link 마스터 모듈, 4채널 |
6827385 |
|
USB-2-IOL-0002
IO-Link Master with integrated USB port |
6825482 |
