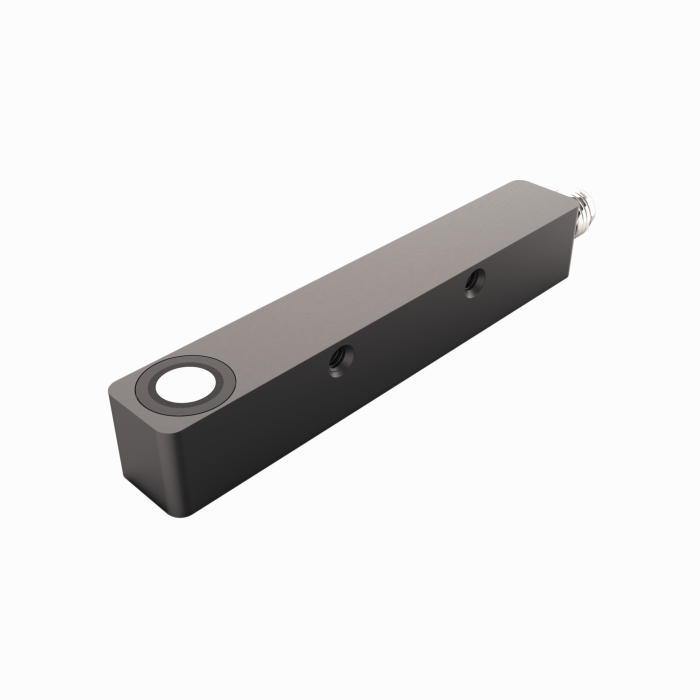

제품 RU20L-Q12S-UP8X-V1141
Ultrasonic Sensor
Retroreflective Sensor
주문 번호: 100005608- 부드러운 음파 트랜스듀서 면
- 사각형 하우징 Q12S, 밀폐형
- 횡방향 조명 방출
- M8 × 1 male 커넥터를 통한 연결
- 연결 케이블 또는 IO-Link를 통해 티치 범위 조정 가능
- 블라인드 존: 2 cm
- 범위: 20 cm
- 해상도: 1 mm
- 소닉 콘의 조리개 각도: ±9 °
- 스위칭 출력, PNP
- NO/NC 프로그래밍 가능
- IO-Link
General data
| EAN | 4047101506587 |
| eCl@ss-Code (V5.1.4): | 27272802 -/- 미러 반사 초음파 센서 |
| Customs tariff number | 85365019000 |
| Country of origin | DE |
| Weight | 33 g |
Technical Data
| 기능 | 미러 반사 센서 |
| 작동 모드 | 런타임 |
| 디자인 | 사각형 |

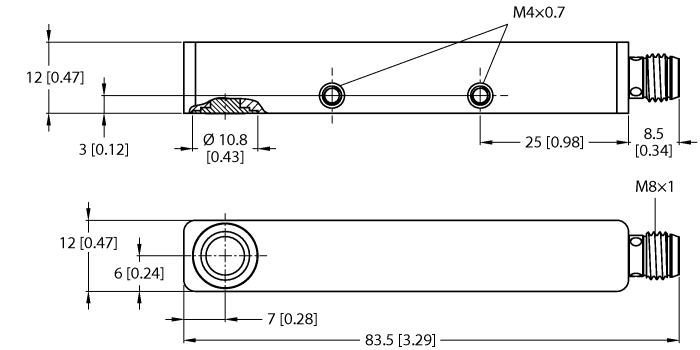

| 구조 크기 | 82 x 12 x 12 mm, Q12 |
| Radiation direction | side |
| Range | 20…200 mm |
| 해상도 | 1 mm |
| 작동 전압 | 18…30VDC |
| 스위칭 요소 기능 | NO/NC 접점 |
| 출력 기능 | PNP |
| 통신 프로토콜 | IO-Link |
| 전기적 연결 | 커넥터,M8 × 1 |
| 하우징 재질 | 금속,AL,양극 산화 |
| 주위 온도 | -25…+70 °C |
| 보호 등급 | IP67 |
| 인증 | CE, cULus |
| 특수 기능 | 컴팩트 |
데이터 시트
| German | 1876 KB |
| English | 1871 KB |
| French | 1872 KB |
| Spanish | 1872 KB |
| Czech | 1871 KB |
| Dutch | 1871 KB |
| Romanian | 1872 KB |
| Russian | 1879 KB |
| Polish | 1872 KB |
| Chinese | 1972 KB |
| Turkish | 1873 KB |
구성 소프트웨어
구성 파일
매뉴얼
| Operating instructions ultrasound sensors ”Compact” | 2608 KB |
빠른 시작 가이드
승인/선언
제품 카탈로그
연결 액세서리
|
PKG4M-2/TEL
연결 케이블, M8 female 커넥터, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PVC, 검은색, cULus 승인 |
6625061 |
|
PKW4M-2/TEL
연결 케이블, M8 female 커넥터, 직각형, 4핀, 케이블 길이: 2 m, 재킷 재질: PVC, 검은색, cULus 승인 |
6625067 |
|

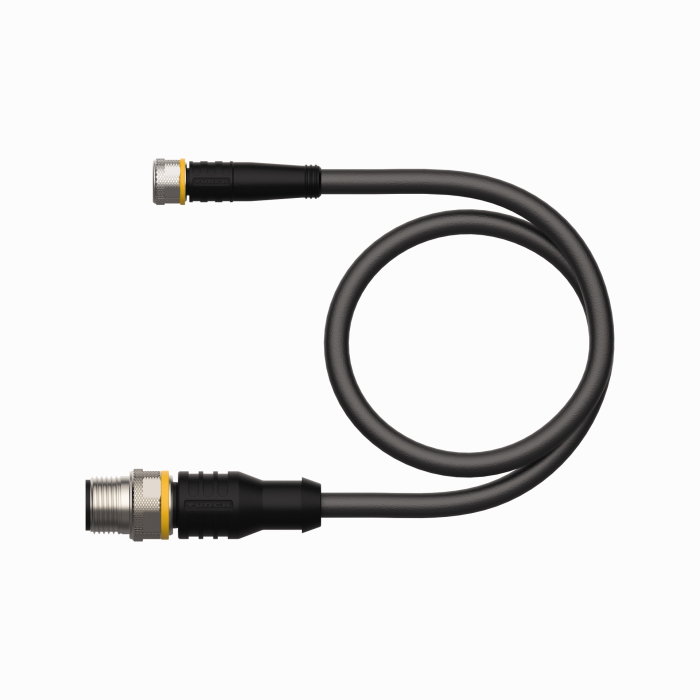

PKG4M-2-RSC4.4T/TXL
확장 케이블, M8 female 커넥터, 일자형, M12 male 커넥터 측 4핀, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6627063 |
기능 액세서리
|
TBEN-S2-4IOL
Compact multiprotocol I/O module, 4 IO-Link Master 1.1 Class A, 4 universal PNP digital channels 0.5 A |
6814024 |
|
USB-2-IOL-0002
IO-Link Master with integrated USB port |
6825482 |
